PCB钢网是什么？PCB钢网有什么作用？pcb中的钢网文件是什么？

pcb钢网就是一块薄薄的钢板，上面有有很多焊盘孔。PCB板上有大量的贴片IC，贴片电阻电容元件时，在焊接时，要采用回流焊机来机器焊接。在焊接前要在贴片元器件的焊盘上刷锡膏，这就需要做一个钢网，钢网上，在每个贴片焊盘的位置开一个洞，这样，用机器刷锡膏时，所有洞就会有锡膏漏到PCB板上，然后再贴元件的，最后上回流焊机。

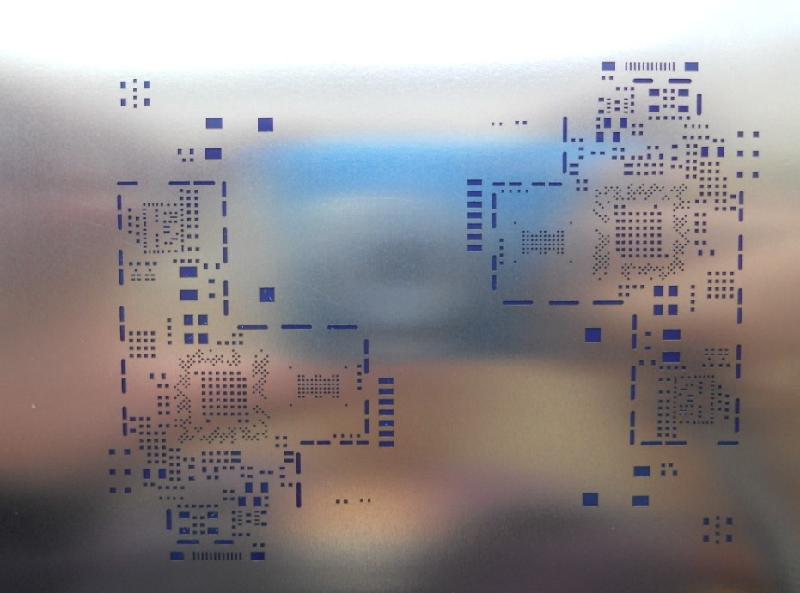

pcb钢网如图所示：

pcb钢网图片

华升鑫提醒您：你的PCB板上需要贴元器件，就得做钢网才能进行贴片操作。

PCB钢网作用：PCB钢网主要是贴芯片用的。

如何使用PCB钢网

PCB的钢网一般有锡膏网和红胶网，开始时都需要将钢网与PCB做定位对准，然后印刷锡膏或红胶，此后工序才不同。锡膏网是做锡膏工艺，开的孔对应PCB上零件的焊盘，让锡膏印刷在焊盘上，再贴零件上去，过回流焊热固。红胶网是开孔是对应PCB上零件的中间位置（需躲开吃锡焊盘），再贴零件上去，加热让红胶固化，再过锡炉，上锡焊接。

pcb中的钢网文件是什么

钢网文件是贴片的时候用来做钢网的，如果是protel设计的PCB导出gerber时会有GTP和GBP文件，有些命名为smt的文件
