PCB电路板的走线方法解析

对于初学电子技术者来说，掌握基本电路原理，元器件的作用特性与检测，怎样分析原理图，看PCB，元器件的焊接技术以及常用检修方法，这些都是基本功，都需要掌握好。这里说说怎样看PCB，希望对初学者有所帮助。

PCB即印制电路板，PCB 上的元件布局与原理图有着很大的出入，会让初学者感到“错综复杂”，难以看清那些线路。没关系，当你看完下面的PCB分析妙方后作一定是的练习，就能理清了。

认识PCB上元器件方法

1.在实际分析PCB时，首先根据其外形，看这个元器件像见过的什么元器件，不过这点准确率不高，得靠平时多看，见够识广。

2.其次结合元器件本身的印字来识别，一般来说印字表述着某些参数或型号，当然也有生产厂家批号、版本号等属性，有些甚至连通过了什么国际认证的符号也有，这个方法也要靠平时对元器件型号、参数等的了解程度。

例如一个三极管模样的器件，标示C1815则是一个小功率低频NPN型三极管;标示TL431则是集成稳压IC; 若标示13001，则是一个小功率开关管，可用在小型小功率充电器中。

再次可以拆开元器件看看内部结构，这一点提倡朋友你多试试，多多益善。

某一类型、系列的元件，有着相同或相似的结构特点，拆得多了，对元器件内部结构、工作原理也更熟悉。你可以把尽可能多的元器件拆开，进一步提升自己的基本元器件知识。

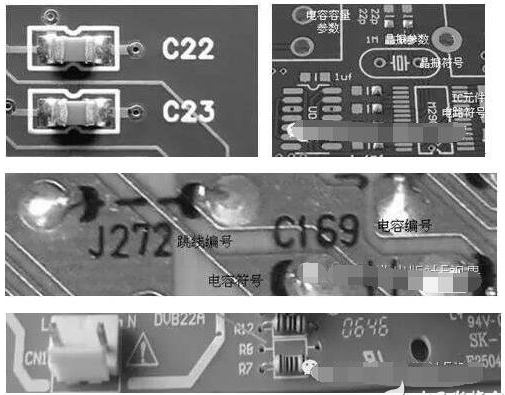

3.如果元器件是在PCB上，那么根据PCB上的元器件符号和丝印就可以判断。如果标R12那就是电阻，在电路中编号为12。X、Y、Z都可以表示晶振，同时还可以根据其所在电路来判断元器件的功能，进而分析出其属于哪类元器件，这可更需要你对基本电路的熟悉。

由于技术、生产和厂家原因，同一种元器件会存在形状、结构、材料的各异，这给你分析PCB时会带来一些困难，如果条件允许的话，可以去专门的电子元器件店和电子城去看看，多了解一下，这对你的知识积累有很大帮助。

分析PCB技巧详解
