PCB标准通孔尺寸？

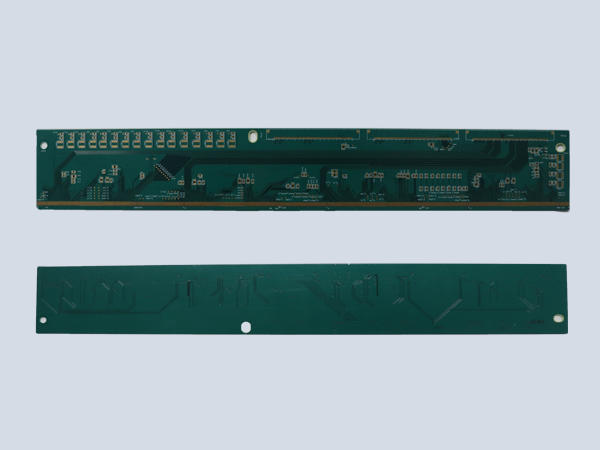

什么是通孔PCB，为什么它在印刷电路板上很重要？PCB需要通孔或钻孔来连接各层。了解PCB制造商使用的标准通孔尺寸可以帮助您设计满足常见钻头尺寸的电路板。今天就给您详细介绍一下什么是PCB标准通孔尺寸吧！

标准通孔尺寸

PCB制造商在钻孔时有自己的一套标准孔尺寸可供选择，但他们通常可以使用任何标准孔尺寸。一般情况下，PCB厂家可以使PCB通孔直径小于0.15 mm，而正常尺寸为0.6 mm。

PCB通孔尺寸要求

这是对尺寸要求的深入研究。

PCB过孔尺寸

PCB通孔的大小取决于它的位置、用途和其他因素，这就是为什么每个PCB制造商都提供几种PCB位尺寸。大多数制造商可以制造小到0.15毫米或更大的孔1mm或更大的孔。在考虑所需孔的尺寸时，还需要考虑孔周围会形成的环或铜垫。

你是怎么计算环的?理想的环等于铜垫的直径减去钻孔直径的和除以2，这样钻机就有最大的机会击中铜垫的中心，从而实现最佳的连通性。

标准通孔尺寸

在PCB制造中，没有必要有任何标准的PCB通孔尺寸，因为标准的PCB通孔尺寸常常因PCB制造商而异。然而，许多PCB制造商更喜欢使用通用的位尺寸，他们可以将其称为标准PCB位尺寸。最常见的尺寸之一是0.6 mm，但0.2 mm和0.3 mm也常用。

PCB过孔类型

您可以使用每个标准的通孔尺寸来创建各种类型的PCB通孔，具体取决于PCB的层，构造，设计和用途。三种最常见的PCB通孔类型是：

电镀通孔

电镀通孔(PTH)是贯穿PCB的所有层，连接顶部和底部层的通孔。您应该能够看到PTH从PCB的一端到另一端。PTH可镀或非镀。非镀通孔不导电，而镀通孔是电镀的，这意味着它们在PCB的所有层都导电。

盲孔

盲孔是将PCB的外层(顶部或底部)与内层连接，但不能完全钻透。精确钻盲孔具有挑战性，因此它们的制造成本通常比甲状旁腺激素(PTH)更高。

嵌入式

嵌入孔也会增加PCB的成本，因为它们很难制造。这些孔位于PCB的内层，用于连接两个或多个内层。你不能看到PCB的外层的掩埋材料。
