HDI PCB线路板一阶和二阶和三阶如何区分？

来源： | 发布日期：2022-04-30

区别HDI线路板一阶，HDI线路板二阶，HDI线路板三阶的方法就是看激光孔的个数。PCB芯板压合几次，打几次激光孔，就是几阶。这是唯一的区别。

1.压合一次后钻孔==》外面再压一次铜箔==》再镭射钻孔，这是一阶，如下图所示

怎么辨别HDI板是几阶

2.压合一次后钻孔==》外面再压一次铜箔==》再镭射，钻孔==》外层再压一次铜箔==》再镭射钻孔。这是二阶。主要就是看你镭射的次数是几次，就是几阶了。

二阶就分叠孔与分叉孔两种。

如下图是HDI线路板八层二阶叠孔，是3-6层先压合好，外面2，7两层压上去，打一次镭射孔。再把1，8层压上去再打一次镭射孔。就是打两次镭射孔。这种孔因为是叠加起来的，工艺难度会高一点，成本就高一点。

HDI线路板八层二阶叠孔

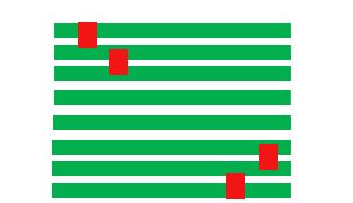

如下图是 HDI线路板八层二阶交叉盲孔，这种加工方法与上面八层二阶叠孔一样，也需要打两次镭射孔。但镭射孔不是叠在一起的，加工难度就少很多。

HDI线路板三阶，HDI线路板四阶就依次类推了。
