电路板维修时需要准备什么？线路板维修需要用到哪些维修工具？

在准备做电路板维修工作之前，应该准备好一些工具和仪表，那么遇上了电路板故障了应该要准备好什么工具去维修呢?以下是深圳华升鑫pcb线路板厂家 小编为你整理的电路板维修的工具，希望能帮到你。

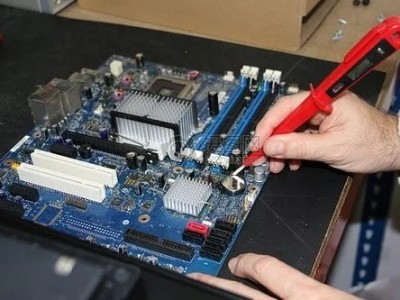

　　电路板维修的工具

(1)汇能电路板维修测试仪：汇能电路板维修测试仪可以在线检测每种数字系列集成电路和模拟集成电路的功能和好坏，是件比较好用的高端维修仪器，但价格昂贵，价格在几万元到几十万元不等，价格便宜的无法检测模拟集成电路的好坏，价格昂贵的就具备模拟集成电路好坏判别的功能。是全世界各国电路板维修界公认的最专业的维修仪器。给维修带来极大的方便。国内以北京天惠维测电子有限公司生产的汇能电路板故障维修测试仪应用最多，质量也最好，功能也最多。

(2)示波器：可以检测电路板中关键点的输入输出波形，根据检测的波形准确的判断出发生故障的部位。

(3)各种编程器：编程器在进行电路板维修时可以将存储器芯片中的数据读出，方便维修人员备份，并可以将读出的数据烧录到空白的存储器芯片中，以供存储器芯片发生故障时备用。

(4)(数字/指针式)万用表：万用便是最廉价又最实用的一种维修仪表，价格在几十元到数千元之间，可以检测电路板中每个元件的好坏，还可以检测电路板中关键点的电压和电流数据。

(5)电路短路追踪仪：在进行电路板维修工作时，经常会遇到电源或者其他电路短路的现象，如果有了电路短路追踪，就可以很方便的查出引起短路的原因。

(6)EPROM擦除器：用来擦除存储器芯片中的数据，以方便重新利用，节约维修开支。

(7)信号发生器：电路板维修工作一般都不在设备现场，如何给电路板的输入电路加上信号呢，信号发生器就显得十分重要，维修时可以用信号发生器模拟设备中信号加到电路板上，然后用示波器判断输出电路的波形，可以快速判断出故障发生的部位。

(8)逻辑分析仪：用来检测电路板中逻辑器件的逻辑电平，以判断故障发生的部位。

(9)恒温吹焊台、热风枪：用来焊下电路上的元器件，特别是集成电路器件，非常好用。

(10)恒温电烙铁、松香、焊锡丝：用以焊接电路板中的电子元件。

(11)防静电手套：在进行电路板维修时，有时人体会产生静电，损坏电路板中的集成电路，为了防止因人体静电损坏电路板中的元件，维修作业时可带上防静电手套，即可解决因静电意外损坏元件的情况发生。

(12)IC起拔器：用来起出插在电路板中IC插座上的IC。

(13)电桥测试仪、电容表、电感表、等仪表

(14)尖嘴钳、斜口钳、镊子、钟表批等小工具。

　　电路板的焊接方法

1.在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。

2.用镊子小心地将PQFP芯片放到PCB板上，注意不要损坏引脚。使其与焊盘对齐，要保证芯片的放置方向正确。把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在PCB板上对准位置。

3.开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

4.焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

5.贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。要真正掌握焊接技巧需要大量的实践. 　现在越来越多的电路板采用表面贴装元件，同传统的封装相比，它可以减少电路板的面积，易于大批量加工，布线密度高。贴片电阻和电容的引线电感大大减少，在高频电路中具有很大的优越性。表面贴装元件的不方便之处是不便于手工焊接。

　　硬盘电路板的故障分析与处理

①首先检查CMOS SETUP 是否丢失了硬盘配置信息。测量主板上COMS RAM 电路是否为电池有故障，或元器件(如二极管、三极管、电阻、电容等)损坏能原因而CMOS 中的硬盘配置参数出错。

②通过加电自测，若屏幕显示错误信息 “Hard Disk Error”，说明硬盘确实有故障。或是硬盘未插好。

③关机，拆开机盖，测+5V、+12V 电源是否正常，电源盒风机是否转动。以此来判断是否外电路缺电。

④检查信号电缆线，插头是否插好，有无插反或接触不良。可尝试交换一些电缆插头试一下。

⑤采用“替代法”来确定故障部件。找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。
